Johnex Fabrica Explosivos para Minas de Forma Segura Utilizando Transportadores de Tornillo Flexibles
PERTH, AUSTRALIA – Comenzando en 1966 como distribuidor de dinamita y accesorios de voladura, Explosivo JOHNEX ha sido reconocido como el principal innovador de Australia en la tecnología de explosivos de alta tecnología segura y efectiva. El producto de la compañía, Econotrim Buttbuster® es mundialmente reconocido para el control del perímetro en la minería. El producto reduce las sobrecargas, crea paredes lisas y un entorno más seguro en portales, pozos y túneles."La explosión normal de explosivos es un método económico de rotura de roca, pero puede provocar daños en el perímetro de la abertura", explicó el ex ingeniero de proyecto de JOHNEX, David Tait. "El daño puede ser controlado por un explosivo medido con mayor precisión y un poco más de ciencia". Los explosivos de Econotrim Buttbuster JOHNEX logran esto con una pieza de un tubo amarillo de longitud personalizada, semirrígido, enrollado de 25 mm de diámetro formulado con precisión y que contiene una cantidad de explosivo especial.
JOHNEX fabrica el explosivo usando un carrusel personalizado de 9 m de altura en el que 12 tubos están llenos con uno de los dos grados de explosivos Buttbuster. Entregando cada grado de polvo de la mezcladora dosificadora en la parte superior del carrusel en dos transportadores Flexicon de tornillo flexible, cada uno de 11 m de largo.
Explosivos Buttbuster también fabricados por Nordex en Canadá
JOHNEX recientemente licenció su tecnología Buttbuster a Nordex Explosives Ltd. de Kirkland Lake, Ontario, ubicada en el corazón del territorio de minería oro y plata de Canadá. Desde su nueva planta de fabricación, Nordex suministra explosivos Buttbuster a las minas de oro y plata en el norte de Quebec y Ontario y está iniciando ensayos en una serie de lugares.
La planta de Nordex produce los mismos dos grados de polvo explosivo con el mismo sistema de carrusel que la planta de JOHNEX en Australia. Ambos grados son formulaciones patentadas, y las materias primas para la planta de Nordex se obtienen a través de JOHNEX.
En una habitación cerrada, las materias primas se pesan con precisión y se vierten en la mezcladora, que la mezcla homogéneamente y tiene una densidad aparente aproximada 950 kg/m3 y una distribución de tamaño de partícula de 1-6 mm de diámetro. El mezclador descarga el material en una de dos tolvas de suelo de 110 litros de capacidad, cada una conectada a un transportador de tornillo flexible que transfiere uno de los grados de polvo explosivo sin separar los materiales mezclados.
La salida de cada tolva está conectada a través de un adaptador de carga en la entrada del transportador de tornillo flexible. Los transportadores pasan a través de las aberturas de la pared hacia el área adyacente donde se elevan hasta la parte superior del carrusel
Los transportadores mueven el material a los dosificadores
Cada transportador consiste en una espiral resistente que gira dentro de un tubo de polímero de 114 milímetros de diámetro. A medida que el tornillo propulsa el material a través del tubo, se autocentra, proporcionando un espacio suficiente entre el tornillo y la pared del tubo para asegurar un manejo suave y seguro de las partículas. El espiral, que es el único componente móvil del transportador, está conectado a un motor eléctrico a prueba de explosión situado por encima de la descarga del transportador. Este diseño elimina el contacto del polvo sensible que se transporta con cualquier cojinete o junta.
El material sale de cada transportador a través de un tubo de 0,9 m de largo a uno de los cuencos de dosificación. Cada recipiente, bajo control de PLC, libera una cantidad predeterminada de polvo en los tubos Buttbuster que rotan debajo de él. En la parte inferior del carrusel, los tubos oscilan hacia arriba y hacia abajo para llenar adecuadamente y compactar el polvo.
Los tubos llenos se retiran a mano del carrusel, se tapan, enrollan y se colocan en cajas para el envío.
Desde el momento en que los ingredientes se añaden a la mezcladora hasta que los tubos llenos se retiran del carrusel y se tapan (ambos hechos manualmente) todo el proceso es automatizado por un PLC. Los transportadores de tornillo flexible se ponen en marcha y se detienen al alcanzar un volumen de preestablecido detectado por un sensor de nivel y transmitido al PLC. "El carrusel puede producir explosivos de 5 metros de longitud en 7 segundos", dice Jim Taylor, presidente y CEO de Nordex.
Sistema Nordex modificado según las normas canadienses
Aunque la línea de producción de Nordex cumple los mismos estándares de seguridad que el sistema JOHNEX en Australia, este necesitaba ser diseñada según las Normas Canadienses. "Las pasarelas y plataformas de acceso, por ejemplo, necesitaban ser reconfigurados", dice Taylor. "Además, aunque los sistemas eléctricos australianos están diseñados para operaciones de 50Hz, 415V, los sistemas canadienses operan a 60Hz, 600V".
Los ingenieros de aplicaciónes de Flexicon Australia ayudaron con la disposición de las tolvas en los dibujos de JOHNEX y suministraron un motor 60Hz, 600V contra explosiones desde América del Norte para ser llevado a Australia y ser probado antes de ser enviado a Canadá.
Tanto para Australia como para Canadá, el sistema de producción de Buttbuster ha sido diseñado para cumplir con las estrictas especificaciones requeridas para operar en un ambiente que contiene materiales potencialmente explosivos.
JOHNEX planea fabricar y suministrar explosivos Buttbuster en otros países mediante la formación de asociaciones similares a la de Nordex en Canadá.
Oprima para ampliar
Oprima para ampliar

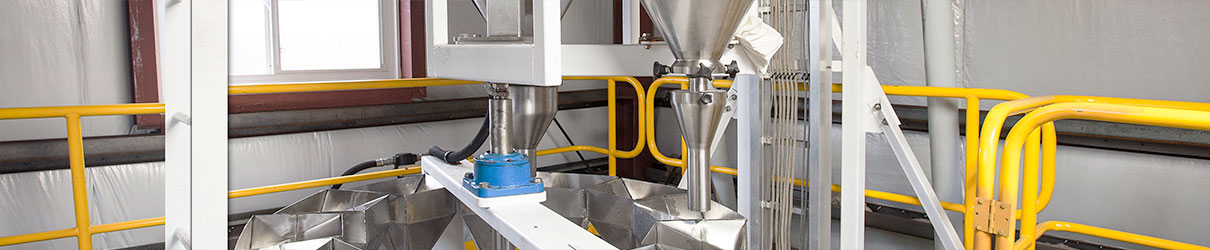

El polvo explosivo se transporta desde el mezclador a la tolva por dos transportadores de tornillo flexible que se encaminan a través de la pared y se elevan 11 m hasta un carrusel que llena los tubos Buttbuster.
Oprima para ampliar
Oprima para ampliar

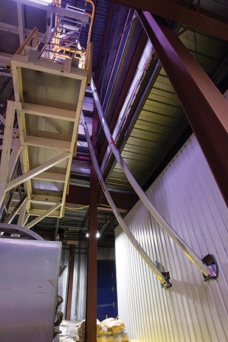

Los transportadores de tornillo flexible pasan a través de la pared y luego suben 11 m hasta el carrusel que llena los tubos Buttbuster.
Oprima para ampliar
El carrusel giratorio (primer plano) llena 12 tubos Buttbuster a la vez, produciendo un tubo de 5 m
Oprima para ampliar
Los explosivos Buttbuster ofrecen una explosión más segura controlada y crean paredes lisas.
.jpg)
Oprima para ampliar
Oprima para ampliar
El tubo Buttbuster de una sola pieza y de longitud personalizada crea una explosión controlada por una cantidad de explosivo especialmente formulado con precisión.
Oprima para ampliar
El explosivo Buttbuster especialmente formulado se llena con precisión en tubos de 25 mm de diámetro de longitud personalizada.
