Pasta Quebradiza se Maneja Suavemente y de Forma Automatica Con Volcadores de Contenedores y Transportadores de Cable Tubular
CHARLEROI, PA —Para transportar pastas quebradizas de contenedores a tres líneas de envasado a altas velocidades sin rotura del producto y libre de polvo, Quality Pasta Company instaló dos Volteadores de Contenedores abiertos y tres circuitos de Transportadores de Cable Tubular Flexi-Disc® (TCC), discos de polímeros de baja fricción unidos a un cable de acero inoxidable que desliza suavemente la pasta a través de tubos lisos de acero inoxidable."Los TCCs transportan pasta con una tasa de rotura inferior al 1%", dice Todd Kish, gerente de operaciones. "Los consumidores están bien informados sobre la calidad del producto que compran, y no quieren ver pasta quebradiza en el producto que compran", agregando que "muchos competidores cargan la pasta en tolvas con palas de plástico para la descargar a las líneas de transporte, lo que requiere mucha mano de obra y aumenta la rotura de la pasta".
Dado que el TCC también es un sistema cerrado, evita la liberación de polvo y de otras partículas en el área de envasado sanitario.
Cómo se lleva la pasta desde contenedores a granel a empaques pequeños
Las pastas llegan en contenedores - cajas de cartón ondulado de doble o triple pared - que pesan entre 363 y 590 kg. Después de la inspección de garantía de calidad y el pesaje de los contenedores, el material se almacena hasta que esté listo para embalar. Kish dice que la empresa programa empaques de tantos tipos de pasta individuales como sea posible cada día para reducir el cambio en el producto y el tiempo de inactividad.
Los dos volteadores de cajas abierta de Flexicon, elevan e inclinan automáticamente los contenedores, que descargan pastas en tolvas de 227 L. Las pastas se descargan de las tolvas en alimentadores de bandejas vibratorias que controlan la velocidad a la que el material fluye en el adaptador de entrada de cada transportador Flexi-Disc®, también fabricado por Flexicon.
Un sensor de nivel conectado en el panel de control del PLC, alerta a los operadores con una luz indicadora de bajos niveles de material en la tolva principal.
Un volteador de caja sirve adicionalmente a la línea de pasta en potes individual. “La línea de pasta para potes individuales es frágil y sólo empacamos 907 kg del producto por día", dice Kish. El uso de dos volteadores para tres líneas también deja más espacio para la operación, agrega.
"El sistema suministra amplio productos a nuestras líneas de encartonado sin demasiado mantenimiento o dificultad", dice Kish.
Cada circuito TCC es de 102 mm de diámetro y avanza en forma de "S" comenzando horizontalmente, levantándose 2,4 m, verticalmente continuando horizontalmente 0,6 m, terminando en una caja de descarga de la rueda motriz desde la cual material Fluye a través de un detector de metales y luego dentro de la tolva de la máquina empacado. Las patas verticales incluyen dos secciones transparentes de 0,9 m para que los operadores puedan monitorizar visualmente el rendimiento del sistema.
La dirección de marcha del conjunto cable-disc, se invierte en el extremo de descarga del circuito por una rueda de accionamiento, y en el otro extremo de entrada del circuito por una rueda tensora que mantiene el cable tenso en todo el sistema.
Debido a que los transportadores tubulares de cable evacuan completamente el material, la limpieza y el cambio del producto se pueden lograr en 15 a 20 minutos, dice Kish. Durante los cambios, los trabajadores limpian las líneas de TCC con hisopos antibacteriales y esponjas flexibles.
Transportador de tornillo flexible portátil transporta el queso en polvo
Quality Pasta también emplea un transportador flexible portátil de 4,6 m de largo, 114 mm de diámetro de Flexicon que incluye una tolva de 156 L para transportar queso en polvo para envasado, y la inclusión en algunas cajas del producto. La tolva incluye un soporte de bandeja para vaciar manualmente las bolsas y está diseñado para materiales de escaso flujo. Entre la máquina de descarga y envasado del transportador, el material pasa a través de un detector de metales.
El tornillo interior del transportador es la única parte móvil que entra en contacto con el queso en polvo, y es accionado por encima del punto en el que sale del transportador, impidiendo el contacto del material con cojinetes o juntas. El espiral está especialmente diseñado para mover materiales que no fluyen libremente, como polvo de queso.
La portabilidad es importante para el transportador sanitario de la línea "cheeser", explica Kish, ya que se retira de la sala de quesos para una limpieza regular al interior del espiral, así como para la limpieza kosher.
La empresa vende siete productos de pasta, en forma de fideos, conchas y macarrones. Las ofertas incluyen macarrones y queso de alta proteína, y conchas y líneas de queso, y macarrón con queso para microondas en pote. Kish dice que el 95 por ciento de los productos se venden a los minoristas y el saldo a los usuarios institucionales.
Quality Pasta Company LLC
855-878-9630
info@quality-pasta.com
www.quality-pasta.com
Oprima para ampliar
Tres circuitos tubulares de transporte por cable y dos volteadores automáticos de cajas mueven pasta frágil a tres líneas de envasado sanitario a altas velocidades sin rotura del producto y libre de polvo.
Oprima para ampliar
Oprima para ampliar

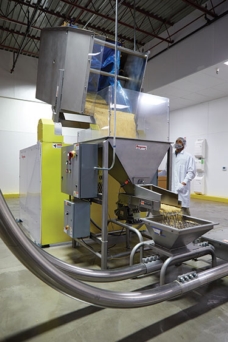

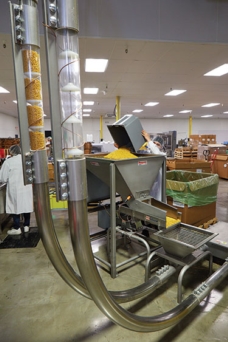

Los volteadores de contenedores abiertos descarga el contenedor en la tolva grande desde la cual la pasta se mueve a alimentador de bandejas vibratorias hasta la tolva más pequeña y en el adaptador de entrada del transportador tubular Flexi-Disc®.
Oprima para ampliar
Oprima para ampliar

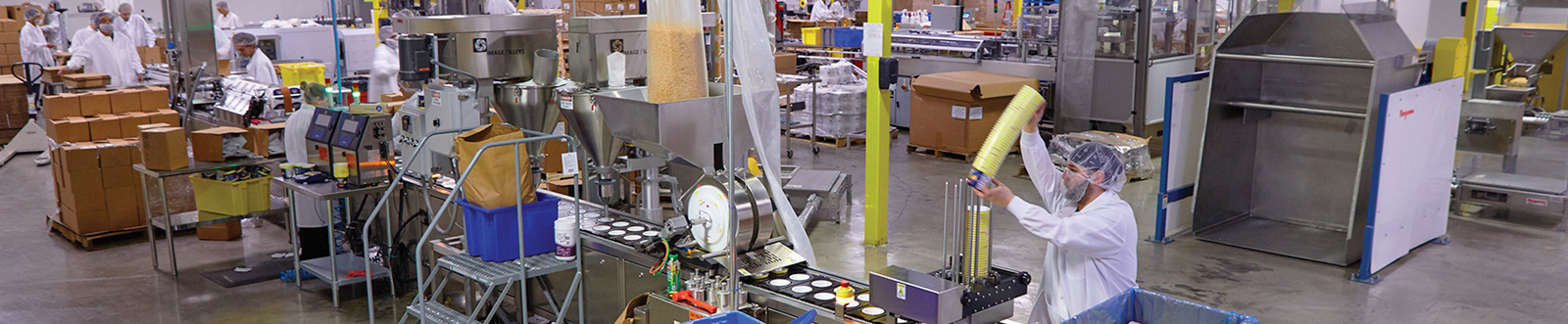

Vista general de la tercera línea de transporte tubular de cables muestra la tolva de admisión en el extremo (izquierda), la forma horizontal y vertical de la cinta transportadora y la descarga en el extremo de la rueda motriz (derecha).
Oprima para ampliar

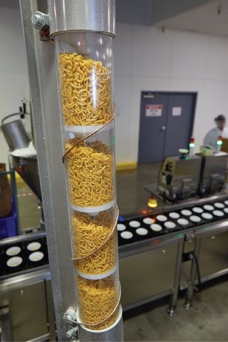

Una sección clara de la tubería vertical permite la supervisión visual del rendimiento del sistema y la calidad del producto durante el transporte.
Oprima para ampliar

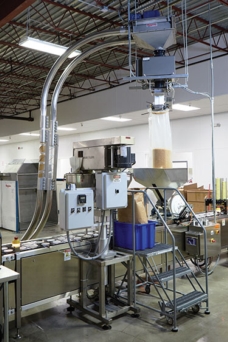

El transportador de cable tubular se curva verticalmente descarga en el extremo de la rueda motriz en la línea de envasado de potes.
Oprima para ampliar
Oprima para ampliar
La línea "cheeser" portátil incluye una tolva de 156 L y un transportador de tornillo Flexicon de 4.6 m de longitud para envasado de paquetes de queso en polvo.
Oprima para ampliar
Los productos de pasta de calidad incluyen macarrones y queso de alta proteína, conchas y queso, y macarrones con queso para microondas.
