Control de Pesaje desde Supersacos Compensa las Variaciones de los Ingredientes de Terra Cotta

LINCOLN, CALIFORNIE — Gladding, McBean es un fabricante líder de productos de terracota. Fundada en 1875, la compañía extrae arcilla de sus propias reservas y combina métodos tradicionales con tecnología moderna para crear tejas, tabletas para pisos y pavimentos, tuberías de arcilla, piezas ornamentales y elementos arquitectónicos para edificios.

Para agilizar el pesaje por lotes y el mezclado de las arcillas para diferentes productos, la compañía instaló cinco descargadores de supersacos y cinco pares de transportadores de tornillo flexible de Flexicon, para entregar automáticamente pesos de ingredientes a granel para la mezcla de compuestos de arcilla. El sistema redujo a la mitad el tiempo de suministro y pesaje de cada lote y redujo el material fuera de las especificaciones y la chatarra en un 95 por ciento.


Compensar las variaciones de la materia prima

La arcilla es un material natural que varía en composición, por lo que la empresa debe determinar la proporción ideal de ingredientes para varios productos. “Tenemos que asegurarnos de que lo que creamos en el laboratorio se traduzca en el material final. La única forma de lograrlo es mantener un control preciso de la producción," dice Joe Parker, Gerente de Operaciones.

La arcilla proviene de la mina cercana de la compañía, se clasifica y se carga en supersacos en la planta. El material cerámico triturado y reciclado llamado grog es el otro componente principal utilizado en la fabricación de terracota.

Para preparar un lote, los operadores recuperaron previamente arcillas y gravilla desde tolvas, las pesaron en una báscula y las transfirieron a la mezcladora utilizando un transportador de canal abierto.

El nuevo sistema de procesamiento por lotes, suministrado por Flexicon, integra descargadores de supersacos, transportadores de tornillo flexibles y una tolva de pesaje central, todos los cuales son accionados por controles programables, también del proveedor. El sistema permite a Gladding, McBean variar la descarga del supersaco, el transporte, el pesaje y la mezcla por lotes de acuerdo con las recetas desarrolladas en el laboratorio. Un controlador con pantalla dactilar (HMI) incluye opciones para la operación automática o manual, así como puntos de ajuste, estado, inicio / parada, finalización y otros parámetros.

Una vez que la receta está programada para un lote, cada ingrediente es transportado por un transportador de tornillo flexible desde un descargador de supersacos hasta una tolva de pesaje central. Las celdas de carga que soportan la tolva transmiten cantidades de ganancia de peso al controlador, que reduce la velocidad de alimentación del transportador para driblar antes de detenerlo una vez que la ganancia precisa en peso del lote establecido se ha obtenido. El sistema pesa hasta 30 lotes por día, con precisión mejorada y mano de obra reducida.



Cómo las arcillas y grogs son pesados y mezclados

Cinco descargadores de supersacos modelo BULK-OUT® BFF, para uso con montacargas de horquilla, están uno al lado del otro. Un operador sujeta un supersaco al marco de elevación de acero deslizando las correas del saco en cuatro soportes de correa Z-Clip™. Un montacargas de horquilla levanta el marco de elevación con los supersacos de arcilla o grog de 909 kg y lo inserta en cuatro cunas autocentrantes sobre la estructura del descargador.

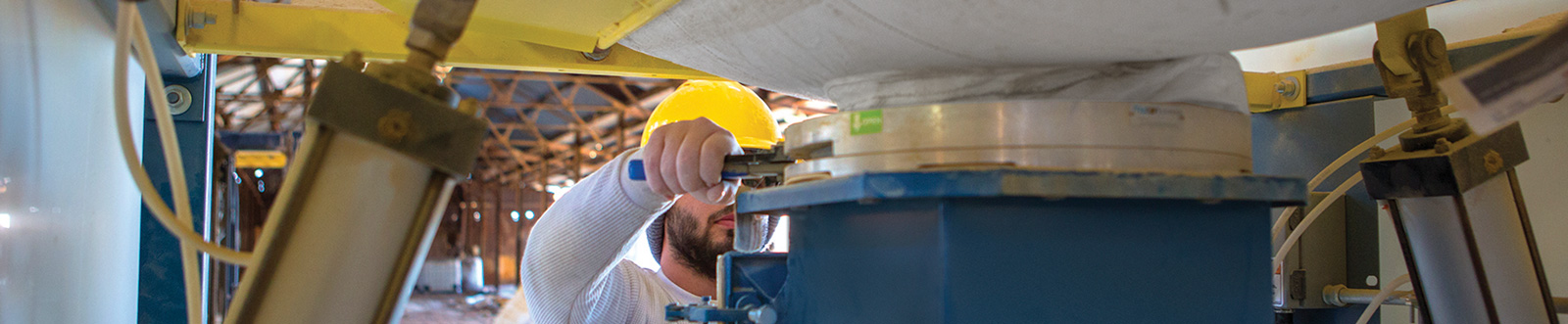

Con el supersaco en su lugar, el operador abre una válvula de iris de 305 mm de diámetro, tira la manga de descarga del saco a travez de la apertura de la valvula la cual es cerrada antes de desatar la manga. Luego, el operador puede abrir la válvula de iris gradualmente para evitar polvoredas de material en la tolva y que el polvo desplazado pueda escapar del sistema cerrado.

Los dispositivos de masaje FLOW-FLEXER® en cada descargador promueven el flujo al subir y bajar los bordes opuestos del supersaco a intervalos programados. Para impartir una promoción de flujo adicional, cada tolva de piso está equipada con un vibrador neumático de turbina.

La arcilla o grog se transfiere a la tolva de pesaje central de capacidad de 1133 l mediante transportadores de tornillo flexible en dos etapas para acomodar el área limitada del piso y altura libre. Cada transportador se extiende 4.6 o 6.1 m, dependiendo de la posición del descargador y la necesidad de enrutar los transportadores debajo de las estructuras del techo o entre los componentes de la estructura.

Cada transportador consiste en un tubo de polímero con un tornillo flexible interno, que se maneja por encima del punto de descarga, evitando el contacto del material con los sellos.

El material se mueve a través del adaptador de descarga de transición del transportador inferior hacia la entrada del transportador superior. Los mástiles diseñados a medida soportan el extremo superior del primer transportador y el extremo inferior del transportador superior.

El transportador superior descarga por gravedad en la tolva de pesaje, que tiene un diámetro de 1.2 m y está suspendida a 5.7 m sobre el piso.

La mayoría de los lotes de mezcla de arcilla pesan 454 kg o 341 kg, dice Parker, con un ciclo típico de carga / mezcla que requiere de 10 a 15 minutos. Después de mezclar con agua, el lote se entrega al proceso apropiado en otra parte de la planta.

"El sistema nos permite mezclar hasta cinco tipos diferentes de arcillas o grogs", dice Parker. Por ejemplo, los descargadores pueden manejar supersacos de dos tipos de arcilla y tres de grogs, entregando la cantidad correcta desde cada uno para un lote dado.


Rendimiento del pesaje por lotes

"La versatilidad del sistema lo hace rentable", dice Egidio Modolo, gerente de planta. "Es un proceso simple y directo, y una forma eficiente de medir y transferir arcilla a la mezcladora".

Señala que no se requirió mantenimiento en los seis meses posteriores a la instalación, y que durante la descarga, el transporte y la mezcla del sistema cerrado evita la formación de polvo.

"Podemos hacer un lote pequeño o grande, y alterar la receta y las materias primas", dice Parker, y agrega: "Actualmente tenemos dos arcillas diferentes y tres grogs diferentes. Podemos cambiar eso en cualquier momento".

"Nos da la capacidad de ser precisos a pesar de la imprevisibilidad de la arcilla", dice Parker. "Ahora tenemos una herramienta para nuestro equipo en el laboratorio para crear una mezcla que nos permita ser muy precisos con nuestras especificaciones de producto final".

Microscópicamente, la arcilla es muy abrasiva, dice Parker. “Con el tiempo destruirá casi cualquier equipo que uses. Una de las razones por las que elegimos este sistema fue la simplicidad del mantenimiento debido a las pocas piezas móviles, lo que debería minimizar el tiempo de inactividad ".

Tener el sistema en funcionamiento, dice Parker, "abre posibilidades para otros tipos de productos y materiales que necesitan el mismo tipo de precisión de procesamiento por lotes".


Gladding, McBean
+1 800-776-1133
www.gladdingmcbean.com

Oprima para ampliar


Oprima para ampliar


Oprima para ampliar

Cinco descargadores de supersacos y cinco pares de transportadores de tornillo flexible distribuyen automáticamente las arcillas y los grogs (material cerámico reciclado) en el mezclador.


Oprima para ampliar

Un montacarga de horquillas inserta el marco de elevación que sostiene el supersacos en las tazas receptoras sobre la estructura del descargador.


Oprima para ampliar


Oprima para ampliar

L'opérateur tire la goulotte du sac à travers la vanne iris, ferme la vanne avant de délier le lien de retenu matière et referme la porte d'accès. La vanne est ouverte progressivement pour éviter les projections de matière et de poussière.


Oprima para ampliar


Oprima para ampliar

Los cinco transportadores de tornillo flexibles superiores vacían el material en la tolva de pesaje central sobre el mezclador. Cada adaptador de descarga de transición está situado debajo del motoreductor, evitando el contacto del material con los sellos.


Oprima para ampliar

Los controles programables permiten a los operadores variar la descarga del supersaco, el transporte, el pesaje y la mezcla, lote por lote. Un controlador HMI incluye opciones para la operación automática o manual, así como puntos de ajuste, estado, inicio / parada, finalización y otros parámetros.


Oprima para ampliar


Oprima para ampliar


Oprima para ampliar

Gladding, McBean fabrica productos de terracota, como tejas, tabletas de pisos y pavimento y piezas ornamentales y arquitectónicas, utilizando arcilla extraída de sus propias reservas.
